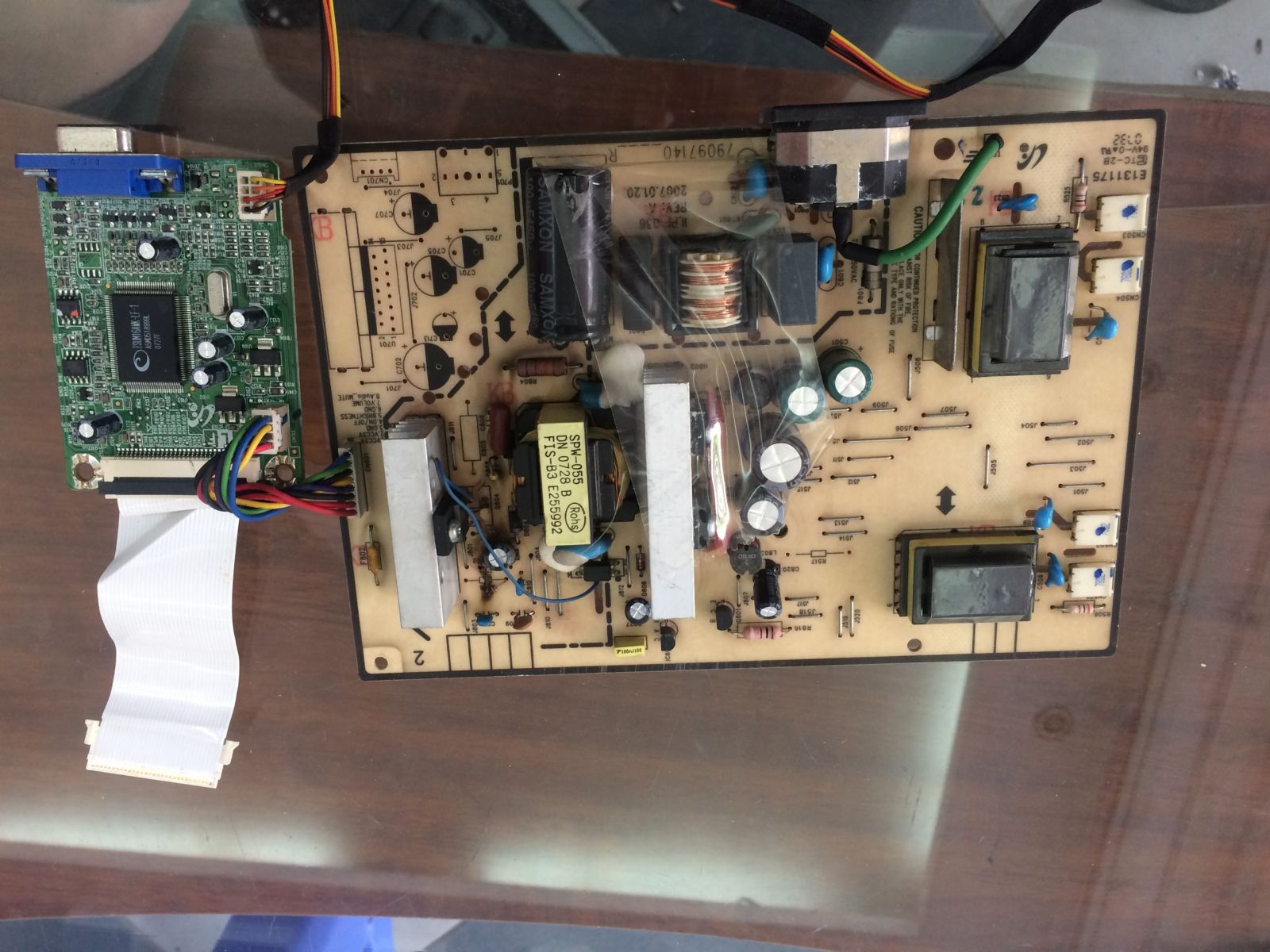

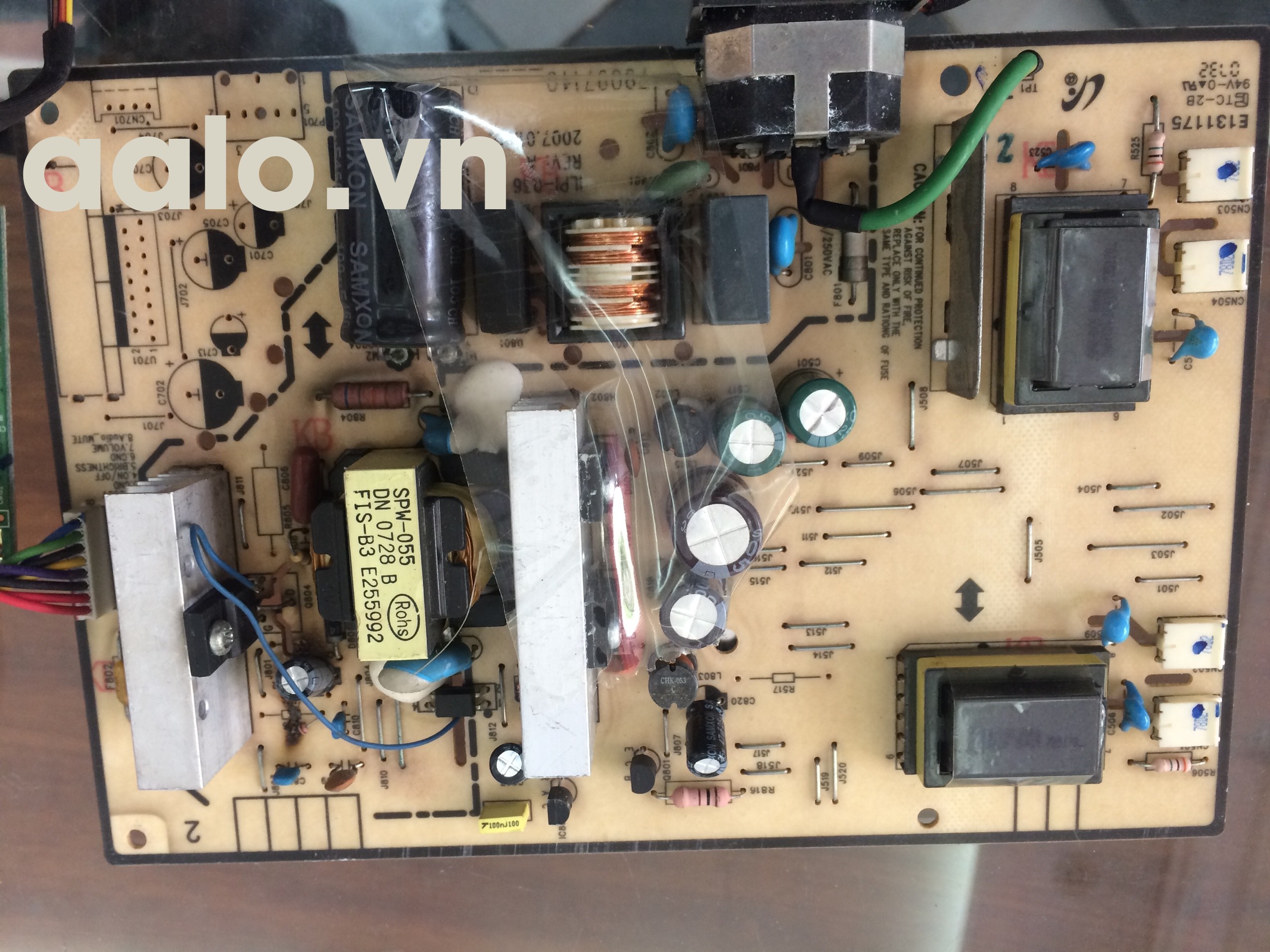

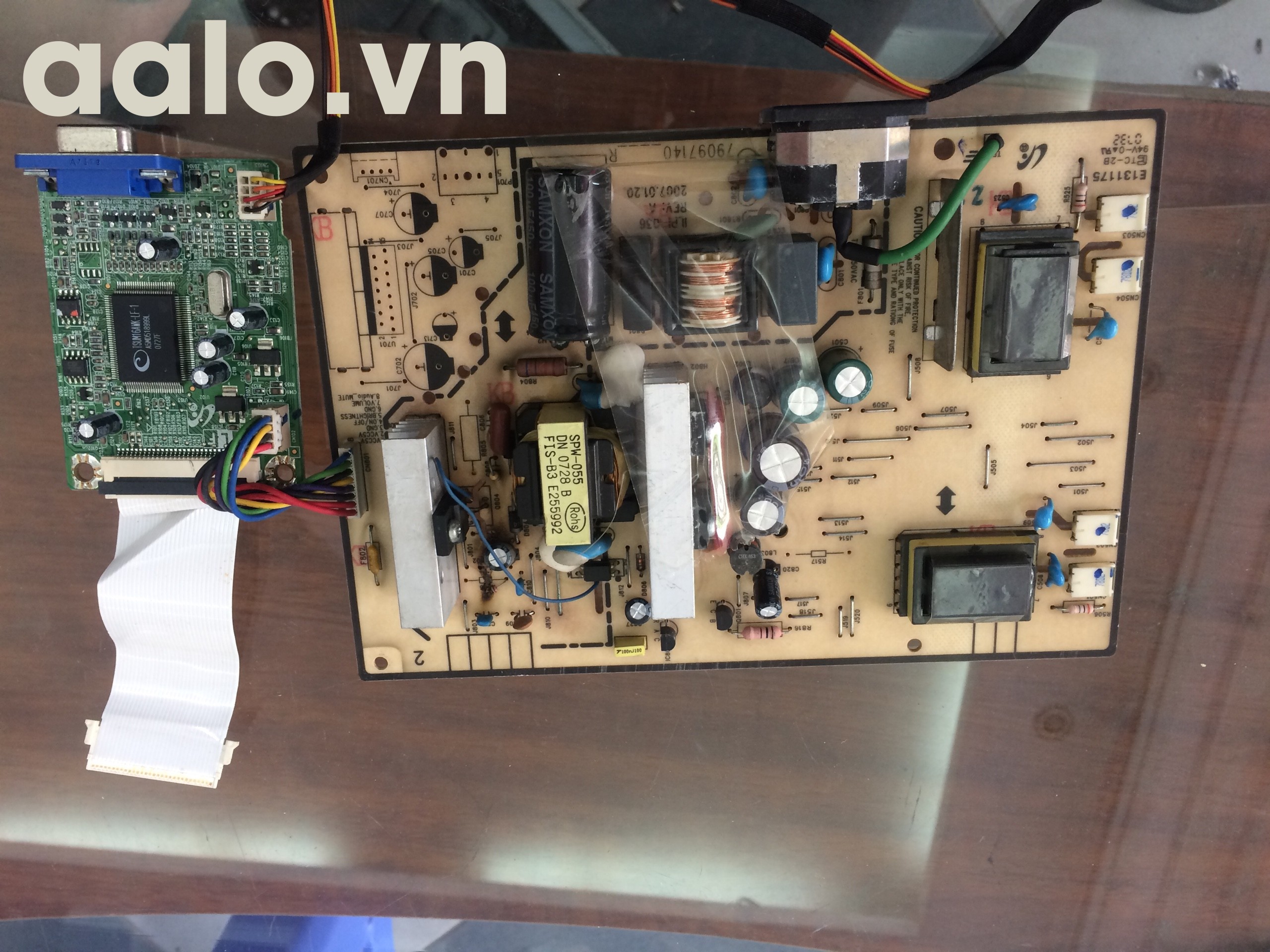

Bo nguồn và tín hiệu SamSung 920NW

Thương hiệu: | Tình trạng : Còn hàng

Mã sản phẩm: AA1869

150,000

Giá thị trường: 300,000

Vui lòng liên hệ để lấy giá gốc và khuyến mại

Tên sản phẩm: Bo nguồn và bo tín hiệu màn hình
Nguồn vào :220v.
Hãng : SamSung
Tình trạng Bóc máy.
Dùng cho: SamSung 920NW
Số lượng
-
+
Gọi ngay: 0835259000 để có được giá tốt nhất!
Cửa hàng ĐẶNG VĂN ĐIỀN
Địa chỉ Số 38D Dương Khuê
Số điện thoại 0835259000
Tải về báo giá
Cách sửa màn hình LCD Samsung SyncMaster 920NW


Trong bài này, chúng tôi sẽ đưa ra một ví dụ thực tế về cách cung cấp điện bên trong của màn hình đã được sửa chữa.

Rất thường xuyên, sau 3-4 năm phục vụ màn hình LCD SyncMaster chỉ đơn giản là ngừng làm việc (ngay cả đèn LED trên nút nguồn không sáng lên). Lý do là các thành phần chất lượng kém trong việc cấp điện bên trong. Tin vui là nó có thể khắc phục được! Vâng, chúng ta hãy điều tra.

Đầu tiên tháo nẹp đứng:

Tháo nắp sau:

Rút phích cắm kết nối dẫn đến ma trận:

Và bây giờ kết nối đèn (ẩn bên dưới vỏ bảo vệ và được giữ bằng một cái kẹp):

Loại bỏ các mảnh kim loại mà các bảng được gắn vào và bạn sẽ thấy một dấu ấn rõ ràng về cái gì đó đã cháy trên ma trận:

Sau khi kiểm tra cẩn thận chúng ta thấy 1 vết cháy trên chip điều khiển NCP1337:
Rút bảng mạch của bộ biến tần cung cấp điện và tiến hành kiểm tra chi tiết. Chúng ta có thể thấy NCP1337 không phải là thứ duy nhất bị cháy. Có thể thấy rõ rằng một số dấu vết dư lượng cháy được lấy từ điện trở R805 (0.24 Ohm, 2W). Ngoài ra, điện trở R806 (10 Ohm, 0.125W) được định nghĩa trực quan là "vượt xa sự sửa chữa". Ngoài ra, các tụ điện C818 1000mFx10V và C815 1000mFx25V bị phù lên:

Danh sách cuối cùng của các bộ phận bị cháy:

Transistor Q804 AP2761
Microchip IC802 NCP1337
Resistor R812 10 kOhms SMD (khi hàn ra cho thấy 38 kOhms)
Điện trở R832 1,2 kOhms SMD (ngắt kết nối)
Điện trở R807 1,2 kOhms SMD (hiển thị lên đến 2,1 kOhms)
Điện trở R806 10 Ohms 0,125 W (hiển thị lên đến 34 kOhms, có thể nó bị cháy)
Resistor R805 0,24 Ohms 2 W (ngắt kết nối, không tìm thấy tương tự trong một cửa hàng, đã phải đặt hai điện trở với giá trị 0,47 song song)
Tụ C818 1000x10V (sưng)
Tụ C815 1000x25V (sưng)
Tụ C501 470x25V (chỉ để được về phía an toàn tôi thay thế nó)
Tụ C817 470x25V (chỉ trong trường hợp, thay thế để ngăn ngừa các biến chứng khác)
Cầu chì F801 2A.

Vâng, kết luận chung - màn hình đã được hoàn toàn chiên;). Nguyên nhân gì vậy? Tôi nhìn thấy nó theo cách này, lý do chính là tụ điện bị sưng, và như là kết quả tăng hiện tại quá tải các bóng bán dẫn Q804. Phần còn lại chỉ là hậu quả của sự thất bại của transistor.

Vâng, lắp ráp lại theo thứ tự đảo ngược và bật màn hình.
